铝合金材质,表面经阳极处理,转轴镀铬,耐腐蚀。
直线型:双轴线直线导轨。滑动轨道:直线导轨
重载、低噪音、低摩擦、高速、高精度、滑动平稳。
高速运动,大大降低了驱动所需的动力。
易于组装和更换。
润滑结构简单。
广泛应用于自动化设备、输送系统、自动门轨、焊接设备、切割设备、涂装设备等

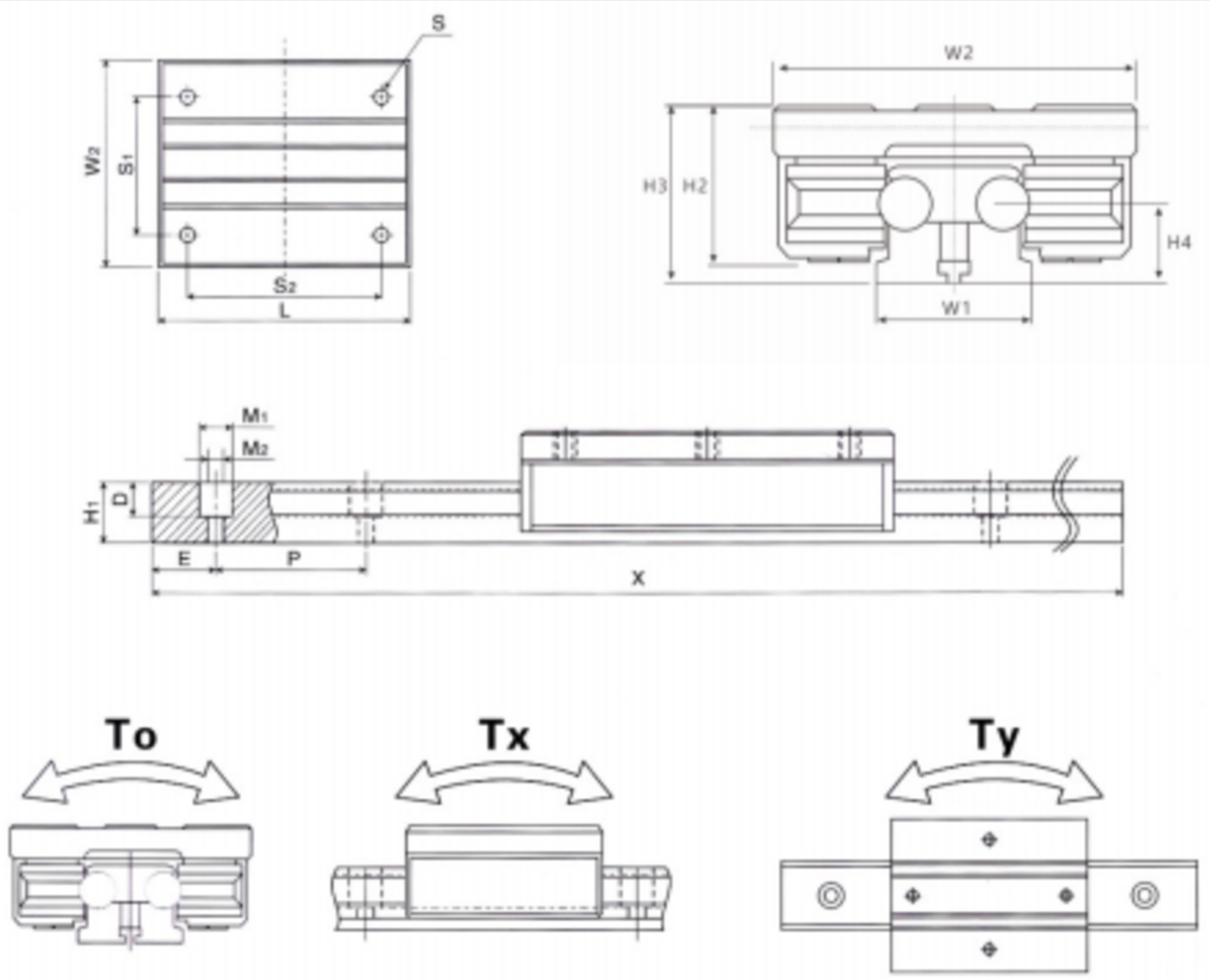

滑块型号 | 宽度 |
组合高度 |
高度 |
高度 |
轴径 | 孔距 | 端距 | 大孔 |
小孔 |
孔深 | 单支 长度 |
对接 长度 |
重量 |
||
LGD6 | 26 | 29 | 18 | 13 | φ6 | 60 | 30 | φ9.5 | φ5.5 | 7 | 0-6000 | 无穷 | 1.25 | ||
LGD8 | 28 | 30 | 20 | 14 | φ8 | 50 | 25 | φ9 | φ5.5 | 5.5 | 0-6000 | 无穷 | 2.3 | ||
LGD8W | 30 | 33 | 21 | 15 | φ8 | 80 | 40 | φ9.5 | φ5.5 | 8 | 0-6000 | 无穷 | 2.5 | ||
LGD12 | 36 | 39 | 25.5 | 16 | φ12 | 50 | 25 | φ12.5 | φ6.5 | 12.5 | 0-6000 | 无穷 | 3.1 | ||
LGD16 | 50 | 50 | 32 | 21 | φ16 | 80 | 40 | φ21 | φ9 | 17 | 0-6000 | 无穷 | 5.8 | ||
滑块型号 | 宽度 | 高度 | 长度 | 安装 孔尺寸 S1*S2 |
安装 孔 |
||||||||||
LGB6-60L-4UU | 60 | 26 | 60 | 38*40 | M5*8 | ||||||||||
LGB6-100L-4UU | 60 | 26 | 100 | 38*75 | M5*8 | ||||||||||
LGB6-100L-6UU | 60 | 26 | 100 | 38*75 | M5*8 | ||||||||||
LGB8-70L-4UU | 60 | 26 | 70 | 40*50 | M6*8 | ||||||||||
LGB8-100L-4UU | 60 | 26 | 100 | 40*80 | M6*8 | ||||||||||
LGB8-100L-6UU | 60 | 26 | 100 | 40*80 | M6*8 | ||||||||||
LGB8W-70L-4UU | 67 | 27.5 | 70 | 45*45 | M8*8 | ||||||||||
LGB8W-100L-4UU | 67 | 27.5 | 100 | 45*75 | M6*8 | ||||||||||
LGB8W-100L-6UU | 67 | 27.5 | 100 | 45*75 | M6*8 | ||||||||||
LGB12-60L-2UU | 82 | 36 | 60 | 54*40 | M6*10 | ||||||||||
LGB12-100L-4UU | 82 | 36 | 100 | 54*76 | M6*10 | ||||||||||
LGB12-100L-6UU | 82 | 36 | 100 | 54*76 | M6*10 | ||||||||||
LGB12-140L-4UU | 82 | 36 | 140 | 54*116 | M6*10 | ||||||||||
LGB12-140L-6UU | 82 | 36 | 140 | 54*116 | M6*10 | ||||||||||
LGB12-160L-8UU | 82 | 36 | 160 | 54*136 | M6*10 | ||||||||||
LGB16-150L-4UU | 120 | 46 | 150 | 90*120 | M8*12 | ||||||||||
LGB16-150L-6UU | 120 | 46 | 150 | 90*120 | M8*12 | ||||||||||
LGB16-180L-4UU | 120 | 46 | 180 | 90*150 | M8*12 | ||||||||||
LGB16-180L-6UU | 120 | 46 | 180 | 90*150 | M8*12 |
基础 动荷载 |
基本静态 荷载 |
容许静力矩 | 重量 公斤每 |
||
To/Kgf-米 | Tx/Kgf-米 | Ty/Kgf-m | |||
60 | 100 | 2.3 | 1.6 | 1.8 | 0.16 |
70 | 110 | 2.5 | 1.8 | 2 | 0.18 |
80 | 140 | 3 | 2.2 | 2.5 | 0.25 |
80 | 120 | 3.6 | 3 | 3.2 | 0.2 |
90 | 140 | 3.6 | 3 | 3.2 | 0.23 |
100 | 160 | 3.6 | 3 | 3.2 | 0.28 |
80 | 120 | 3.6 | 3 | 3.2 | 0.25 |
90 | 140 | 3.6 | 3 | 3.2 | 0.28 |
100 | 160 | 3.6 | 3 | 3.2 | 0.32 |
100 | 150 | 2.1 | 1.6 | 1.9 | 0.32 |
160 | 300 | 6 | 5 | 5.5 | 0.57 |
200 | 350 | 8 | 6 | 7 | 0.7 |
200 | 350 | 8 | 6 | 7 | 0.7 |
240 | 400 | 10 | 8 | 9 | 0.73 |
280 | 420 | 11 | 8 | 10 | 0.85 |
350 | 650 | 15 | 13 | 14 | 1.4 |
400 | 750 | 17 | 14 | 15 | 1.65 |
380 | 680 | 16 | 14 | 15 | 1.6 |
450 | 800 | 18 | 16 | 17 | 1.85 |
