双列轴承
双导轨采用双列滚珠轴承作为滚动体。双列球轴承在高速旋转时具有承受轴向和径向载荷的巨大优势。对于多轴向载荷,双列球轴承与导轨轴有两个接触点,外圈经切槽热处理后精密研磨。而且,它里面有油脂。因此,在其使用寿命结束之前不需要额外补充润滑油。
经济效益高
具有重量轻、耐腐蚀、互换性好、装配方便等优点。这些是机械设备最好和广泛的应用。
总成本低
轴向直线导轨结构简单,生产率高,装配方便。它具有更低的成本和更具竞争力的价格。

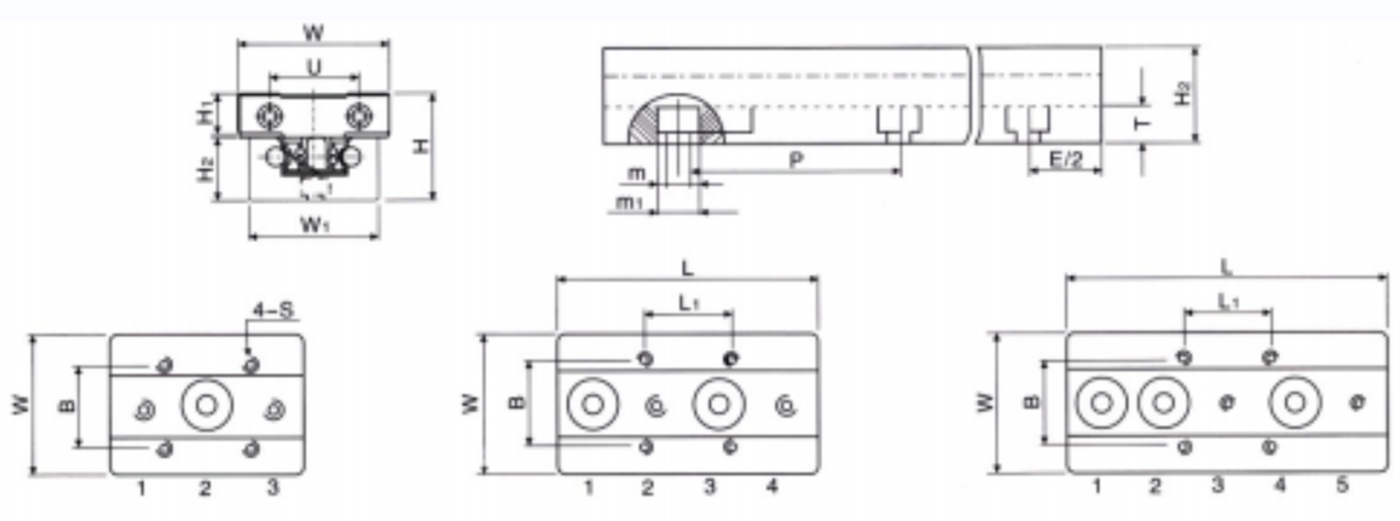

SG | 全套 | 导轨 SGR | 滑块 SGB | |||||||||||||||||||||||
SGR | SGB | H | W | W1 | H2 | dp | P | 轴 (直径) |
重量 (K/m) |
T | m³ | M | W | H1 | L | B | L1 | S | 滑轮数 | 偏心轮位置 | 基本电力安全负荷 Yo Zo | 动力距(N.m) | 重量 (gt/m) |
|||
10N | -3 | 23 | 28 | 28 | 14 | 6 | 60 | 5 | 1.051 | 5 | 6 | 3.5 | 26 | 8 | 47 | 18.5 | 18.5 |
M4 | 3 | 2 | 343 | 322 | 6.4 | 6.8 | 7.1 | 0.110 |
-4 | 63 | 30 | 4 | 2 | 450 | 420 | 10.2 | 11.3 | 11.5 | 0.110 | ||||||||||||||||
-5 | 83 | 30 | 5 | 2 | 480 | 480 | 0.110 | |||||||||||||||||||
10 | -3 | 29 | 28 | 32 | 17 | 6 | 60 | 6 | 1.106 | 6 | 8 | 4.5 | 28 | 11 | 88 | 20 | 70 | M5 | 3 | 2 | 320 | 300 | 6.4 | 6.8 | 7.1 | 0.110 |
-4 | 88 | 4 | 2 | 320 | 300 | 6.4 | 6.8 | 7.1 | 0.110 | |||||||||||||||||
15N | -3 | 32 | 38 | 38 | 18.5 | 6 | 120 | 6 | 1.11 | 7 | 8.5 | 4.5 | 44 | 12 | 60 |
26 | 26 | M5 | 3 | 2 | 490 | 460 | 10.2 | 9.2 | 9.8 | 0.110 |
-4 | 80 | 4 | 1.3 | 700 | 660 | 14.5 | 13.2 | 14 | 0.145 | |||||||||||||||||
-5 | 100 | 5 | 1.1.4 | 980 | 920 | 20.3 | 37 | 39 | 0.185 | |||||||||||||||||
15 | -3 | 32 | 46 | 46 | 18.5 | 6 | 120 | 6 | 2.01 | 8 | 8.5 | 4.5 | 46 | 12 | 60 | 32 | 36 | M5 | 3 | 2 | 490 | 460 | 13.8 | 7.4 | 7.8 | 0.105 |
-4 | 80 | 4 | 1.3 | 700 | 660 | 19.8 | 21.1 | 22.4 | 0.140 | |||||||||||||||||
-5 | 100 | 5 | 1.1.4 | 980 | 920 | 27.7 | 44.3 | 47 | 0.170 | |||||||||||||||||
20N | -3 | 36 | 47 | 47 | 22.5 | 6 | 120 | 8 | 2.32 | 9 | 9.5 | 5.5 | 47 | 12 | 80 | 38 | 30 | M6 | 3 | 2 | 700 | 980 | 29.4 | 25.4 | 18.2 | 0.195 |
-4 | 108 | 4 | 1.3 | 1000 | 1400 | 42 | 72.8 | 52 | 0.265 | |||||||||||||||||
-5 | 135 | 5 | 1.1.4 | 1400 | 1960 | 8.2 | 129 | 92.4 | 0.350 | |||||||||||||||||
20 | -3 | 36 | 60 | 60 | 22.5 | 6 | 120 | 8 | 3.31 | 9 | 9.5 | 5.5 | 60 | 12 | 80 |
50 | 40 | M6 | 3 | 2 | 700 | 980 | 42.1 | 21.5 | 5.4 | 0.210 |
-4 | 108 | 4 | 1.3 | 1000 | 1400 | 60.2 | 61.5 | 44 | 0.260 | |||||||||||||||||
-5 | 135 | 5 | 1.1.4 | 1400 | 1960 | 84.2 | 129 | 92.4 | 0.350 | |||||||||||||||||
25 | -3 | 44 | 70 | 70 | 26 | 7 | 120 | 10 | 4.28 | 11 | 11 | 6.5 | 70 | 16.3 | 100 |
57 | 45 | M8 | 3 | 2 | 1260 | 1470 | 67.62 | 48.51 | 41.58 | 0.460 |
-4 | 133 | 4 | 1.3 | 1800 | 2100 | 96.6 | 138.6 | 118.8 | 0.615 | |||||||||||||||||
-5 | 166 | 5 | 1.1.4 | 2520 | 2940 | 35.0 | 291.06 | 249.48 | 0.775 | |||||||||||||||||
35 | -3 | 55 | 100 | 90 | 35 | 8.5 | 160 | 12 | 6.9 | 12 | 14 | 8.5 | 100 | 18 | 140 |
82 | 62 | M12 | 3 | 2 | 2800 | 2800 | 159.6 | 128 | 128 | 1.1 |
-4 | 185 | 4 | 1.3 | 4000 | 4000 | 228 | 360 | 360 | 1.6 | |||||||||||||||||
-5 | 230 | 5 | 1.1.4 | 5600 | 5600 | 319.2 | 758 | 756 | 1.835 |

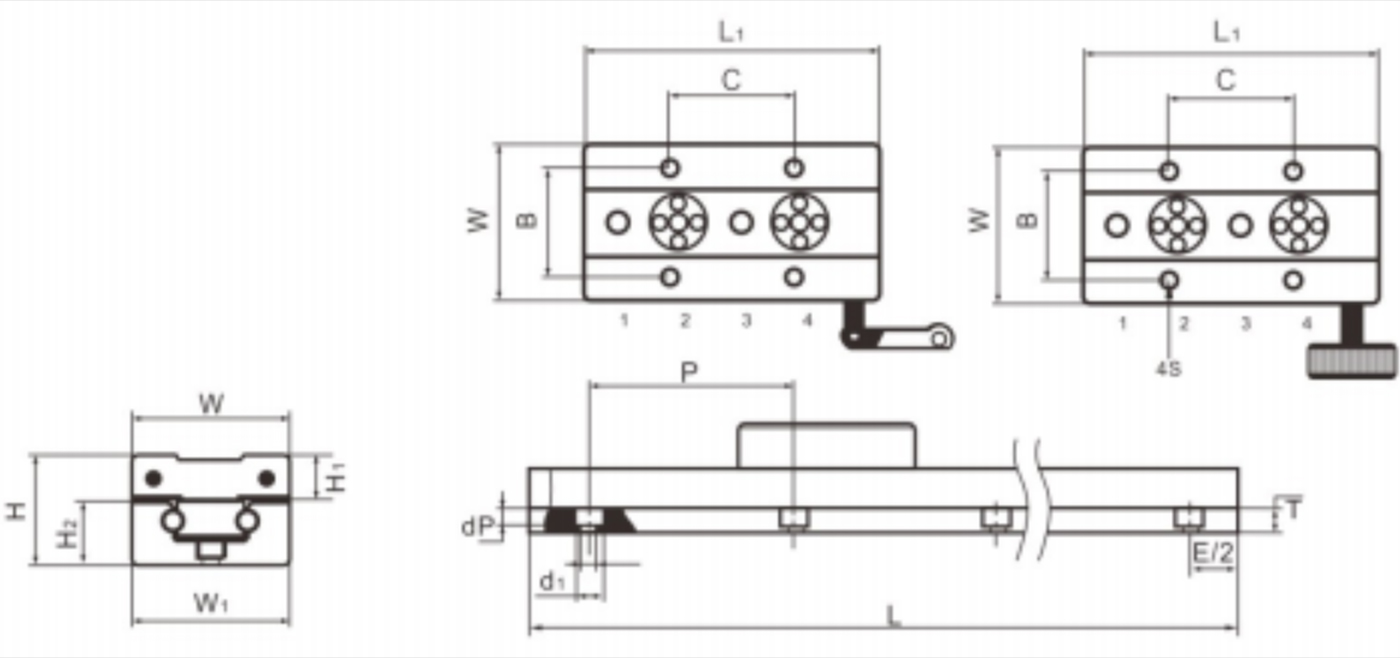

SG | 全套 | 导轨 SGR | 滑块 SGB | |||||||||||||||||||||||
SGR | SGB | H | W | W1 | H2 | dp | P | 轴 (直径) |
重量 (千米/米) |
T | d | d1 | L1 | Lmax | B | C | H1 | S | 滑轮数 | 偏心轮位置 | 基本电力安全负荷 Yo Zo |
动力距离(N.m) | 重量 (gt/m) |
|||
10N | -4 | 23 | 28 | 28 | 14 | 5.5 | 60 | 5 | 1.05 | 7 | 3.4 | 6 | 80 | 4000 | 8.9 | 40 | 8.5 | M4 | 4 | 2.4 | 450 | 420 | 7.5 | 8.1 | 8.6 | 1621 |
15N | -4 | 32 | 38 | 38 | 18.5 | 5.5 | 20 | 6 | 1.65 | 7 | 4.5 | 8 | 100 | 4000 | 26 | 26 | 12 | M5 | 4 | 2.4 | 700 | 660 | 14.5 | 13.2 | 14.0 | 2146 |
15 | -4 | 32 | 46 | 46 | 18.5 | 5.5 | 20 | 6 | 1.78 | 8 | 4.5 | 8 | 100 | 4000 | 32 | 36 | 12 | M5 | 4 | 2.4 | 700 | 660 | 19.8 | 21.1 | 22.4 | 2426 |
20N | -4 | 36 | 47 | 47 | 22.5 | 5.5 | 20 | 8 | 2.25 | 8 | 5.5 | 9.5 | 130 | 4000 | 38 | 30 | 12 | M6 | 4 | 2.4 | 1000 | 1400 | 42 | 72.8 | 52 | 2859 |
20 | -4 | 36 | 60 | 60 | 22.5 | 5.5 | 20 | 8 | 2.75 | 8 | 5.5 | 9.5 | 130 | 4000 | 50 | 40 | 12 | M6 | 4 | 2.4 | 1000 | 1400 | 60.2 | 61.6 | 44 | 3688 |
25 | -4 | 44 | 70 | 70 | 26 | 6.5 | 20 | 10 | 3.88 | 9 | 6.5 | 11 | 160 | 4000 | 57 | 45 | 15 | M8 | 4 | 2.4 | 1800 | 2100 | 96.6 | 139 | 119 | 5009 |
35 | -4 | 55 | 100 | 90 | 35 | 8.5 | 60 | 12 | 6.90 | 12 | 8.5 | 14 | 220 | 4000 | 82 | 62 | 18 | M12 | 4 | 2.4 | 4000 | 4200 | 228 | 360 | 360 | 7500 |
