SFNU滚珠丝杠
型号:

SFNU滚珠丝杠

与滚动轴承一样，滚珠丝杠会因异物或水分污染而增加磨损和损坏。例如，由于工作环境的原因，工作机器可能会混入切屑或切削油。因此，如果有异物从外部进入的可能，则应使用折叠布（风琴式）或套管延长管等将螺杆轴完全覆盖。
联系我们 下载PDF
上一个：没有更多产品了
下一个：SFK微型螺丝
  • 主要参数

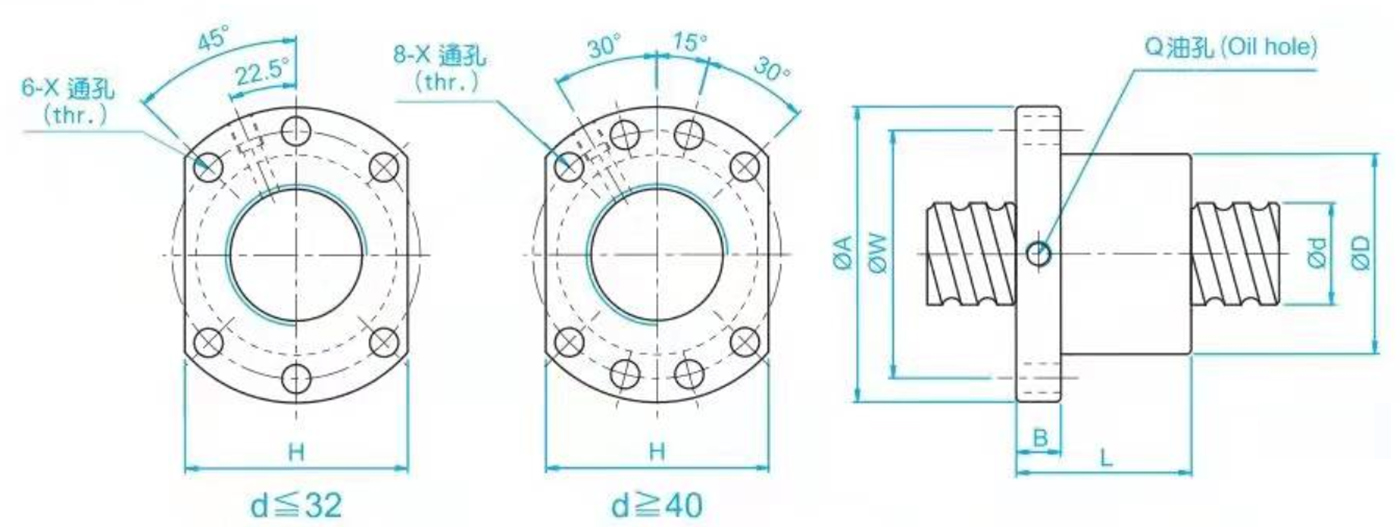

  • 设计图
  • 型号 轴径
    (d)    		 导程
    （l）    		 珠径 螺母尺寸 动态额定负载
    (Ca)    		 额定静载荷
    （可可）    		 刚性
    (公斤力/微米)
    D A B L W H X Q n
    SFNU01605-4 16 5 3.175 28 48 10 45 38 40 5.5 M6 1×4 1380 3052 32
    SFNU01610-3 10 3.175 28 48 10 57 38 40 5.5 M6 1x3 1103 2401 26
    SFNU02005-4 20 5 3.175 36 58 10 51 47 44 6.6 M6 1×4 1551 3875 39
    SFNU02505-4 25 5 3.175 40 62 10 51 51 48 6.6 M6 1×4 1724 4904 45
    SFNJ02510-4 10 4.762 40 62 12 80 51 48 6.6 M6 1×4 2954 7295 50
    SFNU03205-4 32 5 3.175 50 80 12 52 65 62 9 M6 1×4 1922 6343 54
    SFNU03210-4 10 6.35 50 80 12 85 65 62 9 M6 1×4 4805 12208 61
    SFNU04005-4 40 5 3.175 63 93 14 55 78 70 9 M8 1×4 2110 7988 63
    SFNU04010-4 10 6.35 63 93 14 88 78 70 9 M8 1×4 5399 15500 73
    SFNU05010-4 50 10 6.35 75 110 16 88 93 85 11 M8 1×4 6004 19614 85
    SFNU06310-4 63 10 6.35 90 125 18 93 108 95 11 M8 1×4 6719 25358 99
    SFNU08010-4 80 10 6.35 105 145 20 93 125 110 13.5 M8 1×4 7346 31953 109
    SFU01204-4 12 4 2.5 24 40 10 40 32 30 4.5 1×4 902 1884 26
    SFU01604-4 16 4 2.381 28 48 10 40 38 40 5.5 M6 1×4 973 2406 32
    SFU02004-4 20 4 2.381 36 58 10 42 47 44 6.6 M6 1×4 1066 2987 38
    SFU02504-4 25 4 2.381 40 62 10 42 51 48 6.6 M6 1×4 1180 3795 43
    SFU02506-4 6 3.969 40 62 10 54 51 48 6.6 M6 1×4 2318 6057 47
    SFU02508-4 8 4.762 40 62 10 63 51 48 6.6 M6 1x4 2963 7313 49
    SFU03204-4 32 4 2.381 50 80 12 44 65 62 9 M6 1×4 1296 4838 51
    SFU03206-4 6 3.969 50 80 12 57 65 62 9 M6 1×4 2632 7979 57
    SFU03208-4 8 4.762 50 80 12 65 65 62 9 M6 1x4 3387 9622 60
    SFU04006-4 40 6 3.969 63 93 14 60 78 70 9 M6 1×4 2873 9913 66
    SFU04008-4 8 4.762 63 93 14 67 78 70 9 M6 1×4 3712 11947 70
    SFU050​​20-4 50 20 7.144 75 110 16 138 93 85 11 M8 1x4 7142 22588 94
    SFU06320-4 63 20 9.525 95 135 20 149 115 100 13.5 M8 1×4 11444 36653 112
    SFU08020-4 80 20 9.525 125 165 25 154 145 130 13.5 M8 1×4 12911 47747 138
    SFU10020-4 100 20 9.525 150 202 30 180 170 155 17.5 M8 1×4 14303 60698 162
