SFK微型螺丝
型号:

SFK微型螺丝

滚珠丝杆为精密零组件，请特别注意不可使尖锐物或刀具撞击到牙型表面，以及组装滚珠螺杆时也需避免敲打或碰撞擦伤，同时需注意不可将螺帽与螺杆分离或过行程，螺帽行程若是脱离了螺杆就会造成钢珠脱落，若不小心造成脱落请勿强行装回，此举容易造成滚珠螺杆卡死的情况，请与我司专员联络。
联系我们 下载PDF
上一个：SFNU滚珠丝杠
下一个：SFH SFA 螺杆H型
  • 主要参数

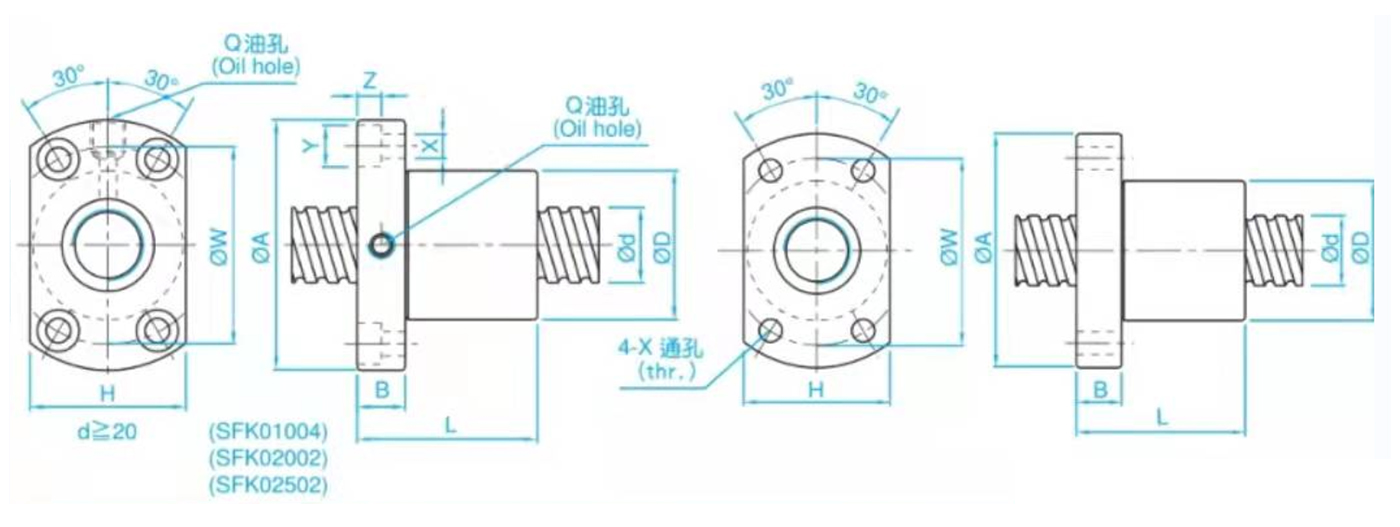

  • 设计图
  • 型号 轴径（d） 铅（I） 珠径
    (Da)    		 螺帽尺寸 动态额定负载
    (Ca)    		 静态额定负载
    （Coa）    		 刚性
    (公斤力/
    微米）
    D A E L W H X Y Z Q F
    SFK00601 6 1 0.8 12 24 3.5 15 18 16 3.4 — — — 1x3 111 224 9
    SFK00801 8 1 0.8 14 27 4 16 21 18 3.4 — — — 1x4 161 403 14
    SFK00802 2 1.2 14 27 4 16 21 18 3.4 — — — 1x3 222 458 13
    SFK0082.5 2.5 1.2 16 29 4 26 23 20 3.4 — — — 1x3 221 457 13
    SFK01002 10 2 1.2 18 35 5 28 27 22 4.5 — — — 1x3 243 569 15
    SFK01004 4 2 26 46 10 34 36 28 4.5 8 4.5 M6 1x3 468 905 17
    SFKO1202 12 2 1.2 20 37 5 28 29 24 4.5 — — — 1x4 334 906 22
    SFK01402 14 2 1.2 21 40 6 23 31 26 5.5 — — — 1x4 354 1053 24
    单位：mm
    型号 轴径（d） 铅（I） 珠径
    (Da)    		 螺帽尺寸 动态额定负载
    (Ca)    		 静态额定负载
    （Coa）    		 刚性
    (公斤力/
    zm)
    D A E L W H X Y Z Q F
    XSUR01204T3D-02 12 4 2.5 24 40 6 28 32 25 3.5 — — — 1x3 454 722 —
    XSUR01205T3D-00 5 2.5 22 37 8 39 29 24 4.5 — — — 1x3 675 1316 17
